居配电站作为电网末端的关键节点，是智能电网建设的重要组成部分。近年来，随着水涝、盗窃等情况的不断出现，严重影响了电网运行安全，降低了供电可靠性。因此，加强居配电站监控、管理，确保其正常运行，有着重要意义。
CGS-6000居配电站物联网监控系统，就是针对上述监管要求，融入智能电网智能化监测需要，促进居配电站标准化建设。
CGS-6000居配电站物联网监控系统主要对如下11种对象进行监测
1.电柜温湿度（排水法除湿）
2.智能门禁
3.视频监测
4.防盗
5.消防
6.SF6泄漏
7.环境温湿度
8.变压器超温
9. 溢水报警
10.开关柜触头测温
11.开关柜局部放电
CGS-6000为居配电站提供了通信平台，可以实现信息的遥测、遥信、遥控。运行人员也可以用手机等移动终端、计算机连接到互联网，查看信息，也可以直接通过手机、计算机，远程开门、控制风机。
2、工作原理
CGS-6000居配电站物联网监控系统是利用LORA 或 NB-IOT等物联网技术，把安卓手机、平板电脑或者台式电脑在任何地点以WEB方式，可实时查看需要监测设备的数据、状态及故障情况，如变电站内被监控的空调或柜体出现温度过高、湿度过高、损坏、温湿度传感器损坏等，主控室的监控系统会用短信提示的方式通知运行人员。如开关室内或箱体内环境温度较低或湿度较高时，通过主控室的监控系统可实现遥控启动变电站内所有被监控的空调和除湿器，或断开变电站内所有被监控的空调和除湿器。因此该系统从根本上解决局配电很难做到集中监测所需要监测设备，以及控制起停的难题。

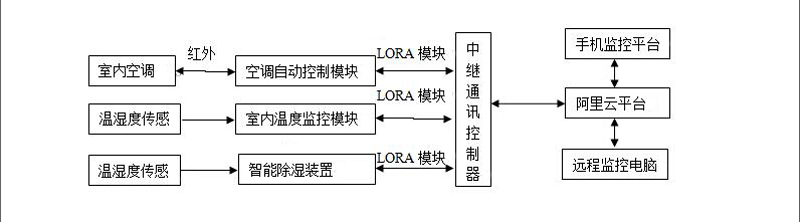

刚才举例其工作原理如下图所示：
该系统其主要技术特色如下：
•采用LORA 或 NB-IOT，无线扩频技术，抗干扰能力更强。智能无线组网技术彻底消除同频干扰问题，通讯误码率大大降低。
•测量点和接收点无直接联系，无绝缘问题，不受外部环境影响，尤其适合于高压系统，不再担心测量的安全问题。
•无线模块无线组网灵活，可扩展性强，可适用不同电压等级、不同环境带电设备的实时监测，安装施工简便宜行。
•系统采用分布式分层结构设计，拓扑结构灵活，既可融入自动化系统运行，亦可独立成系统运行。
3、系统组成

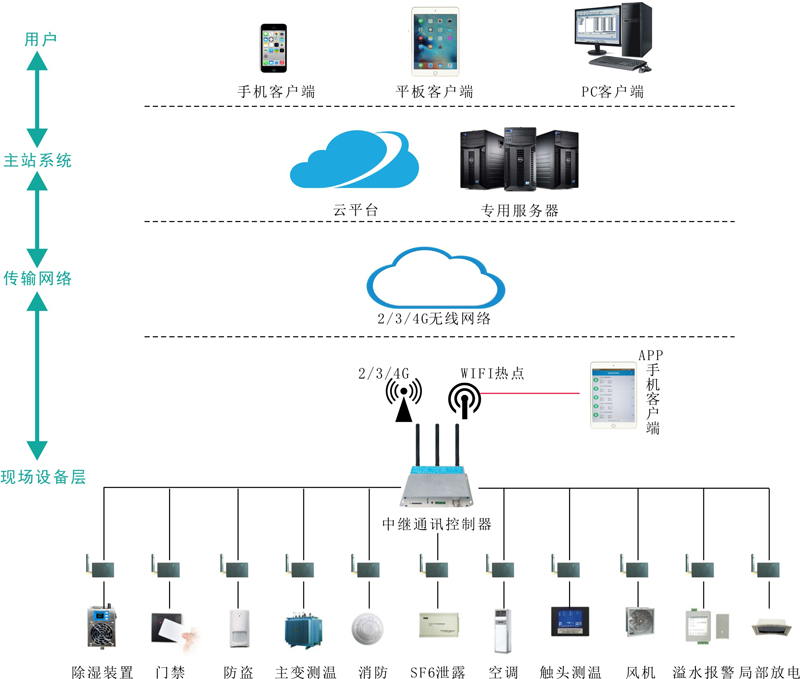

系统实现网络图如下：

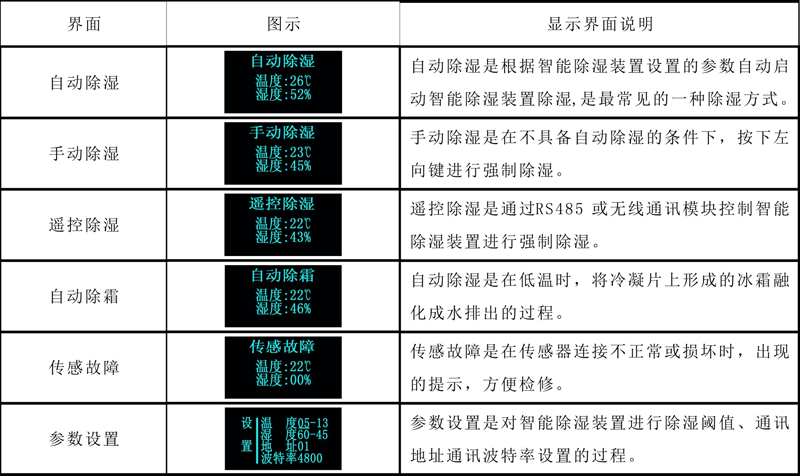

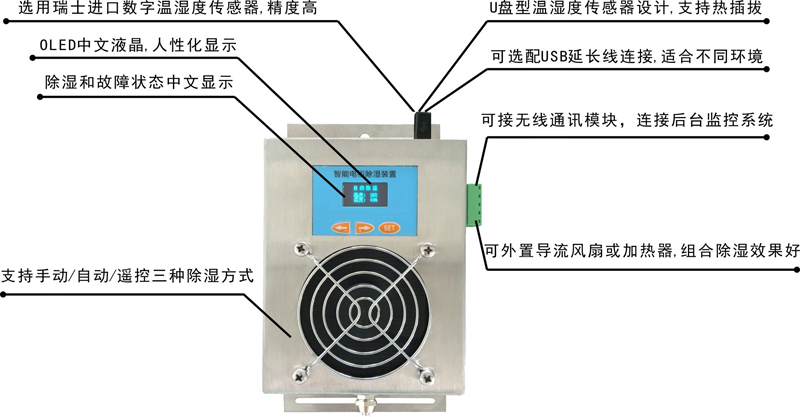

3.1、除湿装置
智能除湿装置采用半导体电子元件制冷原理，利用珀尔帖效应和微电子技术，将空气中水气分子凝结成水，通过导水管排出，达到设备内部防潮除湿目的，彻底解决各类电气设备内部潮湿难题
智能除湿装置针对各种高低压开关柜、环网柜、DTU柜、机构箱、机构操作箱，电动刀闸机构箱、汇控单元柜等电气设备，根据其内部结构不同，运行环境不同等特点，推出多种结构设计、灵活配套的产品。本装置具有人机界面友好、体积小、组合灵活、安装方便、除湿效果好等特点。
3.2、智能门禁
系统包括：门禁读卡器、门禁控制器、电控锁、远程授权数据下载、遥控开门 配备备用电源，停电仍可继续保证开门
支持卡片类型：IC卡
通信方式：RS485

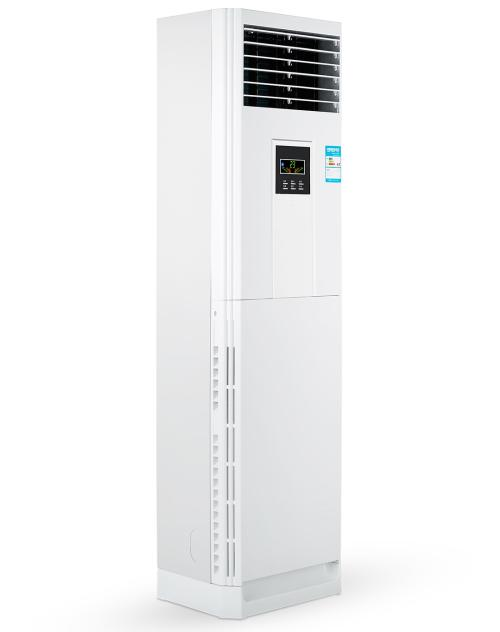

3.3、空调
空调主要安装在监控室、通讯室、电容器室、高压室、绝缘工具室和GIS室中，本方案的空调要求具备红外通讯功能。
空调自动控制模块可以控制空调的启停、温度、模式、风速、风向、摆风和定时。具备RS485接口，可连接无线模块。
3.4、红外微波双鉴防盗变送器
刷卡进入时自动解警，无授权进入视为非法入侵，并报警
红外、微波组合监测，防止误报
探测距离：5m
通信方式：RS485
3.5、数字烟雾变送器
监测烟雾后自动报警
通信方式：RS485（1对，上传）
3.6、SF6和O2气体监测变送器
SF6气体和O2气体综合监测
SF6测量报警值：1000X10-6（v/v）
O2测量报警值：18%
SF6测量准确度：10%（全量程）
O2测量准确度：0.5%
通信方式：RS485

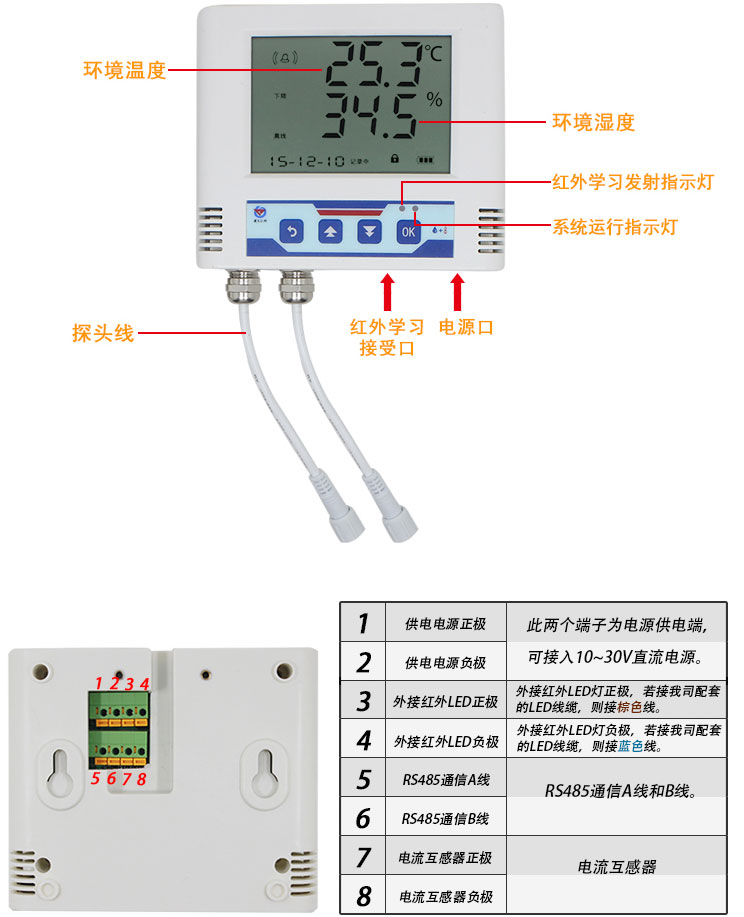

3.7、温湿度监测变送器
温度和湿度综合监测
温度测量准确度：1℃
湿度测量准确度：5%RH
通信方式：RS485
3.8、无源无线高压设备温度监测装置
无需电池即可工作，直接通过电压感应取电不受电流影响，不会因过流损坏等电位设计，不受电压影响 出乎想像的超低功耗设计先进的声表面通信技术。
测量准确度：1℃
通信方式：RS485：1对，上传
无源接点：1对，报警
3.9、不锈钢低噪音风机
一体化设计，外形美观
不锈钢壳体，铝合金电机叶片，防止锈蚀
大风量、低噪音，*低40dB，专为居配电站
设计，防止扰民
外置自动百页，内置防虫网
可伸缩支架，在一定范围内可适合不同墙厚
3.10、溢水报警传感器
监测电缆沟内水位：发现溢水，即可自动报警，溢水时可自动启动排水泵排水，水位监测准确度：1mm
通信方式：RS485（1对，上传）
无源接点（2对，报警、排水）
传感器类型：UHF传感器
信号频带：500MHz-1500MHz
匹配阻抗：50Ω
灵敏度：＜2pC
动态范围：65dB
环境温度：-25℃-+65℃
环境湿度：0-100%RH
供电电源：AC220V±10%
系统功耗：50W
防护等级：IP55
通讯接口：同轴电缆
连接方式：N 型（母接头）

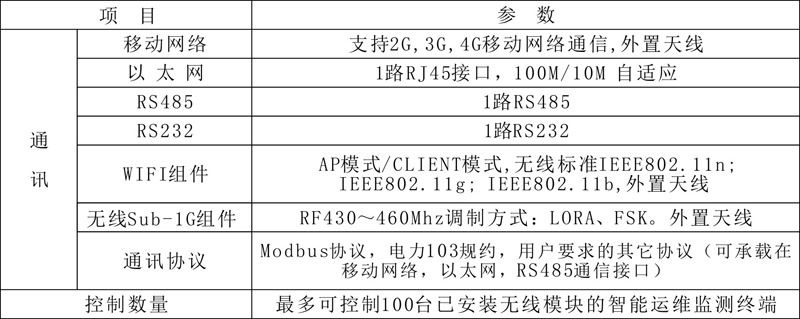

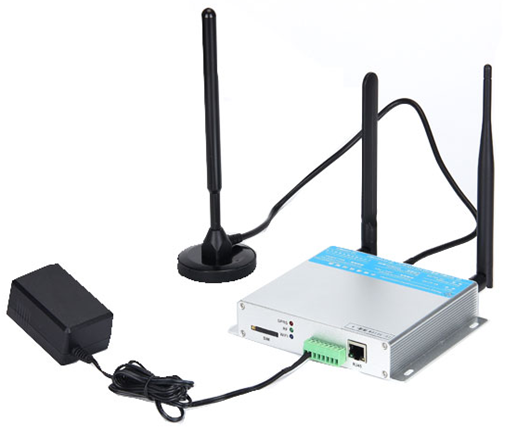

3.12、中继通讯控制器

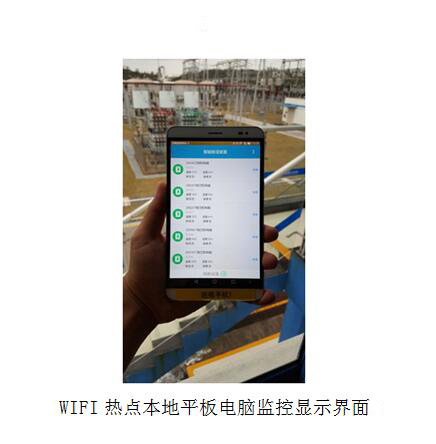

中继通讯控制器主要作用是把数据通过4G网络传至云平台服务器。中继通讯控制器采用高性能32位ARM内核CPU硬件平台，嵌入式操作系统，主要有三个功能模块：LORA无线模块部分完成温度数据的收发；4G模块负责数据的远传值云平台和故障短信的发送；WIFI模块建立本地热点。

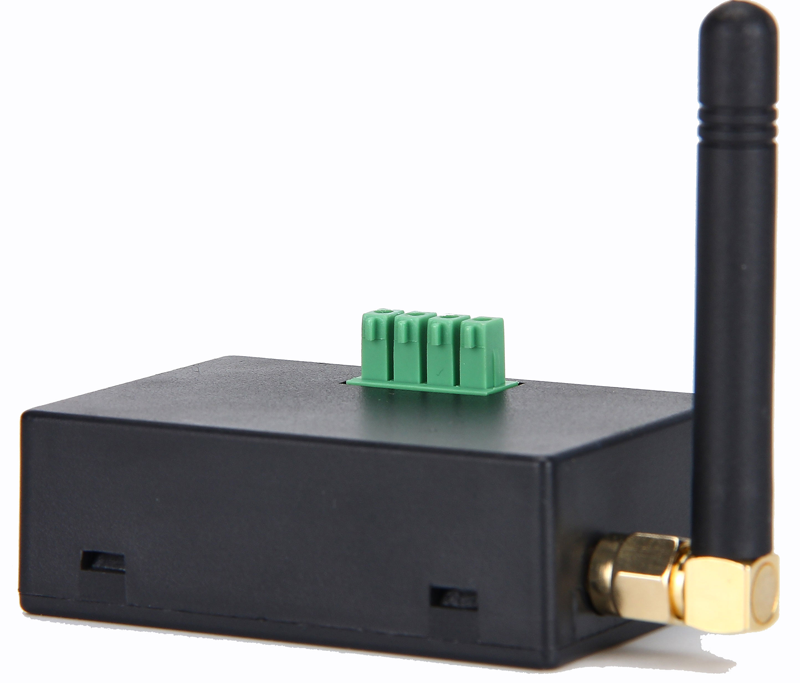

3.13、LORA无线模块
LORA是semtech公司创建的低功耗局域网无线标准，*大特点就是在同样的功耗条件下比其他无线方式传播的距离更远，实现了低功耗和远距离的统一，它在同样的功耗下比传统的无线射频通信距离扩大3-5倍。
LORA无线模块主要作用是把数据传至中继通讯控制器。LORA无线模块是一种采用远距离无线数据传输产品，体积小、功耗低、可靠性高。可提供双向的数字信号传输，直接代替RS232/RS485的有线连接应用，节省线材成本。
3.14、云平台
云平台数据服务器用于存储通过4G通讯传送过来的数据，手机终端和远程监控电脑均可访问该数据。
阿里云是中国*大的云计算平台，服务范围覆盖全球200多个国家和地区。阿里云致力于为企业、政府等组织机构，提供*安全、可靠的计算和数据处理能力，曾帮助用户抵御全球互联网史上*大的DDoS攻击，峰值流量达到每秒453.8Gb。在Sort Benchmark 2015世界排序竞赛中，阿里云利用自研的分布式计算平台ODPS，377秒完成100TB数据排序，刷新了Apache Spark 1406秒的世界纪录。在天猫双11全球狂欢节、12306春运购票等极富挑战的应用场景中 ，阿里云保持着良好的运行纪录。此外，阿里云广泛在金融、交通、基因、医疗、气象等领域输出一站式的大数据解决方案。
3.15、安卓手机/平板电脑/台式电脑

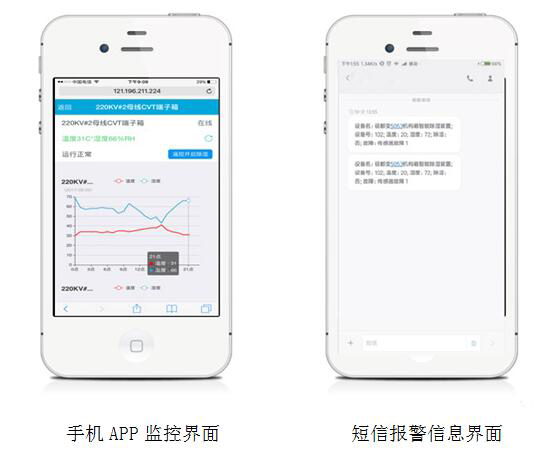

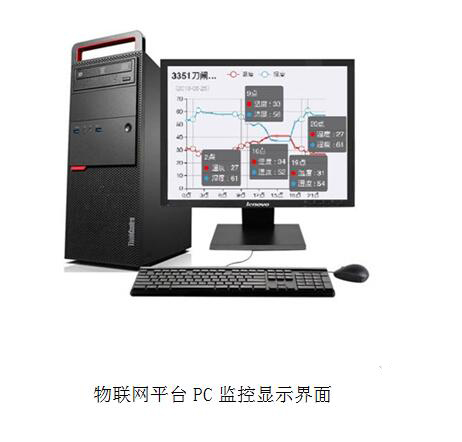

安卓手机/平板电脑/台式电脑通过WEB方式访问云平台服务器，可以在APP软件里查询每台电动机的温度曲线、历史数据和故障状态。
4、系统功能
1.溢水报警
溢水时报警，支持排水接点输出功能。
2.智能门禁
停电时也可开门，远程计算机、移动终端可遥控开门。
3.集成4种环境监测
同时支持防盗、消防、SF6泄漏、环境温湿度五种环境参数监测，并可根据环境温湿度或远程开启风机。
4.变压器超温监测
直接采集变压器温度，超限即报警。
5.开关柜温湿度监测
对开关柜内温湿度进行监测，同时通过排水法直接将柜内湿气冷凝成水排出柜外，确保柜内干燥。
6.开关柜触头测温
无源无线触头温度监测技术，无需电池，也可实现高达20年的连续监测。
5、产品优势
5.1.*全面的监测，覆盖居配电站全部监测要素
满足居配电站数量多、无人值守情况下全面监测要求
集成高达11种对象的监测，并按需扩展
发现异常及时将数据告知运行人员，消除安全隐患
5.2.先进的传感和控制技术
4G通讯，支持路径传输，在办公室也能看到现场情况
电柜湿度自动监测和排水法除湿，直接将湿气冷凝成水
先进的无源触头测温技术，无需电池，还可实现高达20年的连续监测
5.3.智能化的网络平台
多种网络接入方式：以太网，高速移动网络
计算机、移动终端自适应，B/S架构，无须安装即可使用
远程查看数据，并可操作相关设备，如风机等
6、安装和调试
6.1.安装：以就近和拉线距离短为原则
a. 居配电站智能监控主机壁挂式安装在配电箱旁边方便取电。
b. 溢水报警传感器安装在水泵墙上离地1.2米左右，2路溢水报警传感器走线从电缆沟内走线至居配电站智能监控主机处。
c. 智能门禁系统：电控锁嵌入安装在智能不锈钢防盗防火大门上，门禁读卡器安装于门外，门禁控制器安装室内墙上，电磁锁以及读卡器线通过过线器接在门禁控制器上，门禁控制器从电缆沟内走线至居配电站智能监控主机处。
d.红外微波双鉴防盗变送器安装于离地面2.5米高处，方向正对走廊，实现全方位监控，其并行从电缆沟走线至居配电站智能监控主机处。
e.数字烟雾变送器分别安装于主变的正上方的天花板上，并接走线至电缆沟，再至居配电站智能监控主机处。
f. SF6和O2气体监测变送器、温湿度监测变送器安装在开关柜一侧的电缆沟内，走线并接电缆沟内走线至居配电站智能监控主机处。
g. 变压器超温报警装置安装在主变网罩内，从电缆沟走线至居配电站智能监控主机处。
h. 排水型电柜除湿器安装在开关柜内底部，排水管接至电缆沟，走线沿电缆沟至居配电站智能监控主机处。
i. 无源无线高压设备温度监测装置安装在开关柜柜门上，从电缆沟走线至居配电站智能监控主机处，传感器安装在铜排上。
j. 报警灯分别安装在门的门框上，走线至门禁控制器。
k. 双开门安装双开的智能不锈钢防盗防火大门，单开门安装单开的智能不锈钢防盗防火大门。
l. 安全工器具柜放置在空余场地，尽量不影响过道。
m. 不锈钢低噪音风机安装在留洞的墙体上，从电缆沟走线至风机控制器再到居配电站智能监控主机处。
6.2.调试：所有设备安装好后进行调试工作，设备上电，设置用户手机。
a. 溢水报警传感器：手动测试溢水报警，监控主机声光报警，
b. 智能门禁：使用调试IC卡主机授权后，在读卡器上刷开IC卡，能接收到短信开门信息。
c. 红外微波双鉴防盗变送器：未刷卡情况下进入防盗报警，且手机能接收到报警信息。
d. 数字烟雾变送器：手动测试，主机监测到烟雾报警信号，语音报警，且手机能接收到报警信息。
e.SF6和O2气体监测变送器：使用SF6气体释放至变送器上，主机检测报警且手机能接收到报警信息。
f. 温湿度变送器：主机监测到当前温湿度值。
g. 变压器超温报警装置：手动模拟变压器超温报警节点信号，主机检测到信号报警，且手机能接收到报警信息。
h. 排水型电柜除湿器：按除湿强制，除湿器能运作，水管且能排出水。
i. 无源无线高压设备温度监测装置：监测主机及监测装置能接收到各传感器值，设置报警阀值低于监测温度值，主机报警，且手机能接收到报警信息。
