一、概述

1、产品系列概述

感谢您选择并使用常州驰高电气有限公司设计制造的CG系列SF6气体泄漏监控报警系统。常州驰高电气有限公司作为国内制造SF6气体泄漏在线监测的高科技企业，竭诚为您提供各种性能稳定可靠且具有最佳性价比的安全检测产品。

CG-3600是当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身安全而设计、开发的智能型在线监测系统。它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据存储和查询、数据上传等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到100ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

本系统可广泛应用于各种电压等级的SF6开闭所（小区变）、SF6开关室、组合电器室（GIS室）、SF6变压器室、地下室、电缆层等。

2、产品简介

CG-3600型SF6气体泄漏监控报警系统实现了同时对三个区域进行实时监测，最多可支持128个检测点，并能自主设置SF6气体泄漏报警点，设计更具人性化，更符合用户的需求。

请仔细阅读本用户手册，以便您能正确了解和使用本产品，如有任何疑问或建议，欢迎您随时与我们联系。

 二、主要功能
* 环境中SF6气体含量检测功能
* SF6气体泄漏报警点自主设置功能
* 环境中氧气含量检测及显示功能
* SF6气体含量超标或缺氧报警功能
* 报警时，风机自动启动功能
* 定时排风功能
* 强制排风功能
* 温度、湿度检测及显示功能
* 历史记录及事件存储和查询功能
* 人体感应自动语音提示功能
* 报警信号上传功能
* 数据上传及远方遥控操作功能

三、产品特点
*集多重检测功能于一身
主要针对最重要的SF6气体和氧气浓度进行检测，并兼有温度、湿度等环境数据的辅助检测功能。完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。
*先进的气体传感器
选用先进的高灵敏度传感器，最低能检测到环境中100ppm的SF6气体，报警误差＜5％,氧气报警误差＜0.5%。
*SF6气体泄漏报警点自主设置
SF6气体泄漏报警点可根据用户的要求在100～1500 ppm之间自主设置。
*多区域监测
实现了同时对三个区域进行实时监测。
*每日定时排风
可设置每日定时启动通风机进行排风。
*现场总线设计
一根电缆连接所有变送器及主机，可分立可组合，具有很高的现场适应性。
*多点组网检测
最多64点同时检测，满足现场环境需要，提高检测可靠性。
*遥测遥信能力
可以通过RS485总线将数据传送到远动控制中心，控制中心也可以直接远距离查询、遥控系统。
*长寿型设计
精心设计的高频小电流高压开关电源，应用于SF6传感器检测头，具有安全可靠、效率高的特点。充分利用单片机的灵活性，对SF6传感器采用间隙式工作测量，大大提高了SF6传感器的工作稳定性和使用寿命。
*大屏幕彩色液晶显示屏同步显示
7寸大屏幕彩色液晶显示屏同步显示，美观大方，运行状态一目了然。
*历史数据记录
系统主机配套的大容量电子硬盘可存储8条历史数据，性能卓越的查询系统软件保证了系统能在数秒内实现历史数据的快捷查询。
*人体感应自动语音提示
人体感应自动语音提示监测环境状态，加强现场工作人员的直观感觉。

四、主要技术参数

五、系统组成

1、监控系统主机

（1）安装方式：      壁挂式（主机）

（2）外型尺寸：300×380×80（mm）

（3）报警输出方式：常开触点、RS485通讯、

（6）主机示意图

2、SF6、氧双气体传感器

（1）功能：内含SF6气体、氧气体传感器，检测环境中SF6气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。

（2）外型尺寸：155×110×60（mm）

5、温湿度传感器

（1）功能：内含温度、湿度传感器，检测环境中温度和湿度，采集数据直接传送至系统主机进行显示。

（2）外型尺寸：155×110×60（mm）

6、附件

（1）人体红外探头

安装：壁挂式，安装在各监测区域的门口，并能自动人体感应进行语音提示。

（2）报警灯

功能：SF6泄漏或缺氧时，通过声光报警。安装在各监测区域的门口。

六、系统原理

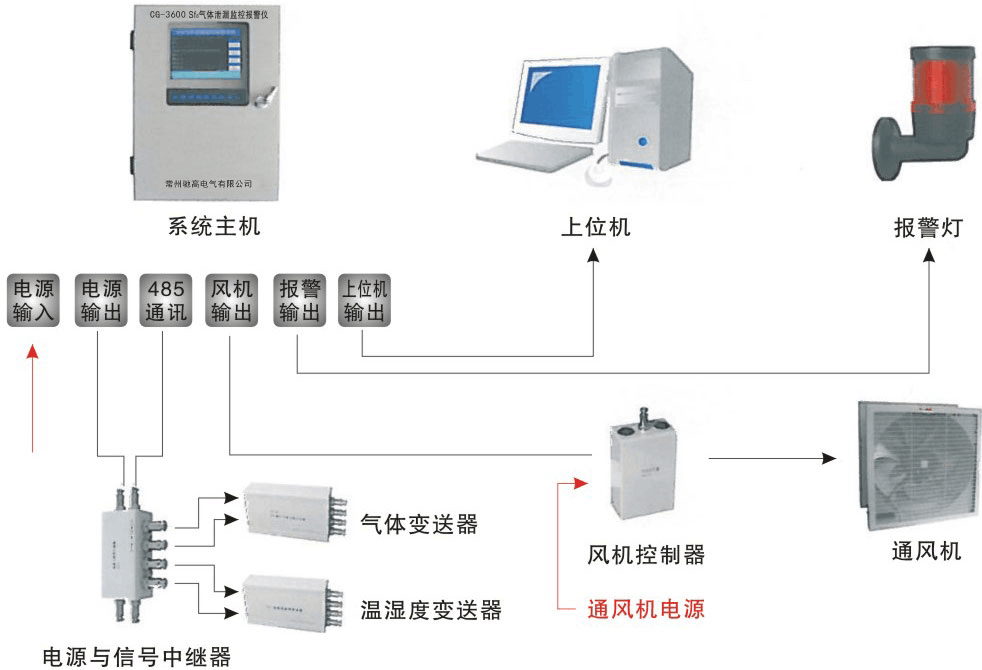

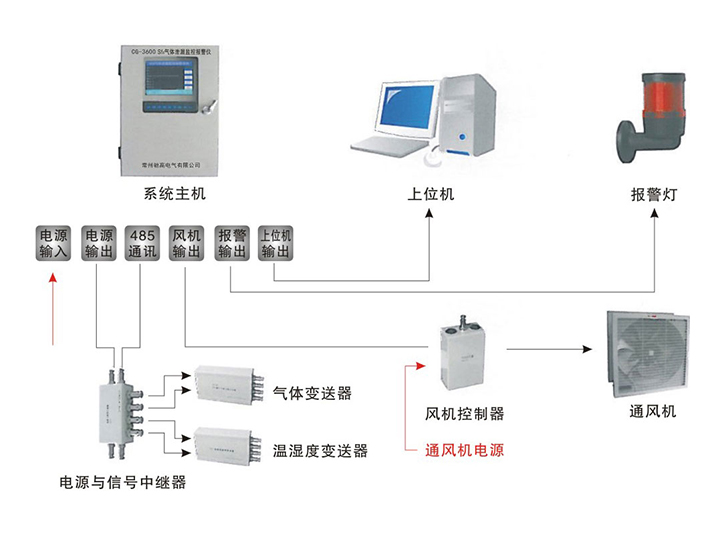

系统原理示意

七、系统接线说明

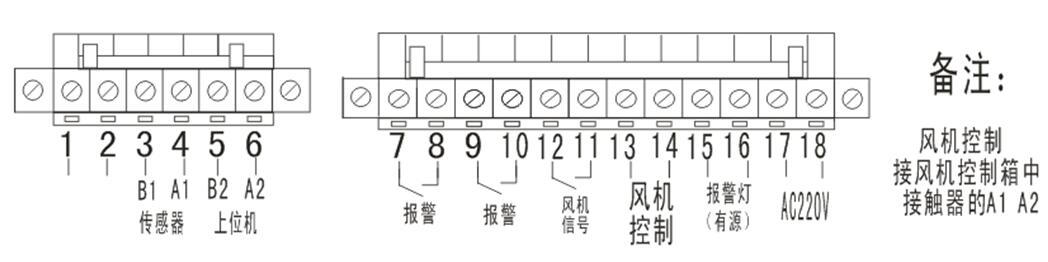

各接线端接线说明：

17、18：AC220V输入

15、16：报警灯输出(有源输出可直接接报警灯)

13、14：风机控制有源输出，用来控制本体自带的风机控制箱中的交流接触器的线包，用于扩展接点输出容量控制风机。

风机控制信号输出，当已安装风机控制设备时，可将此信号直接连接原风机控制箱里的控制信号。

11、12：风机控制信号输出，当已安装风机控制设备时，可将此信号直接连接原风机控制箱里的控制信号

7,8，9、10：报警触点无源输出，可作接点上传信号

5、6：远传RTU的RS485数据线

           6：RS485差分数据A2

5：RS485差分数据B2

3、4：与传感器连接的RS485数据线

           4：RS485差分数据A1

           3：RS485差分数据B1

八、基本操作指南

1、开机

（1）打开位于主机侧面的电源开关

（2）主机进行自检，自检结束后显示主界面，显示各监测点状态及数据、各监测区域风机状态和报警状态、系统时钟以及上次排风停止时间。如下图

（3）系统在工作人员离开后，40秒而且最后一次操作2分钟后关闭显示屏背光，有人或按键时自动打开背光并中文语音提示当前监测状态。

2、实时数据

（1）开机自动进入“实时数据”主界面。如检测点数量超过8个主机将每隔45秒自动翻页到第二页面，也可按主界面进行切换。

（2）在主界面上可显示时钟，温湿度测量值，和风机启动及停止时间以及目前运行状态，如报警，通风和对传感器通风状态。

3、事件记录查询

（1）按 “事件记录”，进入事件记录的页面，本页记录历史状态，如通风次数，报警状态等等，按返回键退回主界面如下图

 事件记录的清除：长按手动排风键在开机即可

4、系统设置

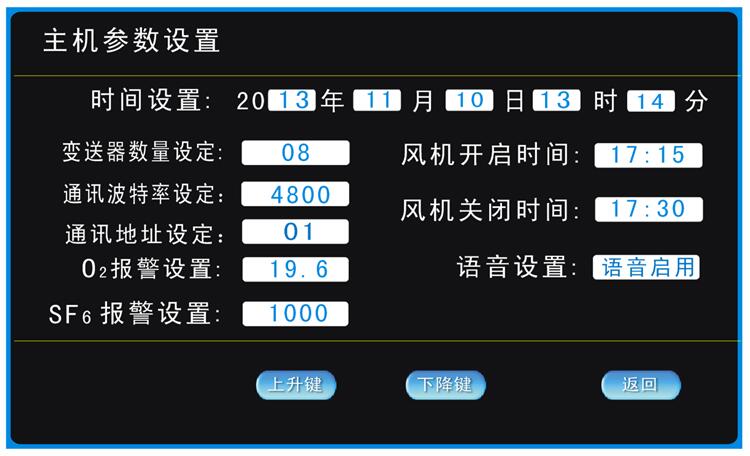

（1）按“参数设置”，进入参数设定界面，

（2）用手轻触要更改的项，这时此项跳动。通过上升与下降键更改所要更改的项即可，设定完毕按返回键退回主界面。

5、强制通风

按“手动”按键，系统启动风机进行强制通风，再次按“手动”按键退出强制通风状态，风机受系统自动控制。

6、历史曲线 （此功能预留）

九、系统的连接与安装

1、主机安装

系统主机可根据要求安装在主控室或SF6配电装置室入口处，主机通过电缆从电缆沟、电缆竖井与各变送器相连接。

2、双气体传感器的安装

各传感器安装在设备下方一般离地面10cm用自带支架固定，在GIS室也可直接固定在组合电器的底座槽钢上，在其他SF6配电装置室可安装在设备就近的墙壁或网门上。

3、电缆连接

（1）电源（为AC 220V，：由电源屏（箱）引至主机采用RVV  2×0.75

（2）主机至变送器、变送器至变送器共2根电缆相连

         即：电源线  RVV  2×0.75

             数据线  RVVP  2×0.75（屏蔽电缆）

（3）主机报警接点输出：由主机至主控制室中央信号屏采用RVV  2×1

（4）主机至SF6开关室大门口的报警灯采用RVV  2×1

（5）主机至SF6开关室风机控制箱采用RVV  2×1

十、用户须知

1、气体探头在使用过程中应该避免大量灰尘和化学品的侵入；

2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！

十一、常见故障排除

如遇下列问题，请参照以下办法依次进行故障排除：

1、系统主机无任何显示

（1）检查是否有电源输入；

（2）检查主机右侧边的电源开关是否打开；

（3）打开主机接线盒，检查电源输入插座是否紧固；

（4）如果进行以上检查均没有发现问题，请立即与我们的技术支持人员联系。

2、主机显示混乱或部分显示异常

（1）关闭系统总电源10秒后重新启动

（2）如传感器氧气显示异常开按侧面的校准键进行校正。

（3）如果进行以上检查均没有发现问题，请与我们的技术支持人员联系。

十二、技术服务

常州驰高电气有限公司客服中心实行一年365天全天24小时服务，欢迎你打电话咨询、建议。对于你提出的宝贵意见和建议，我们感激不尽！
