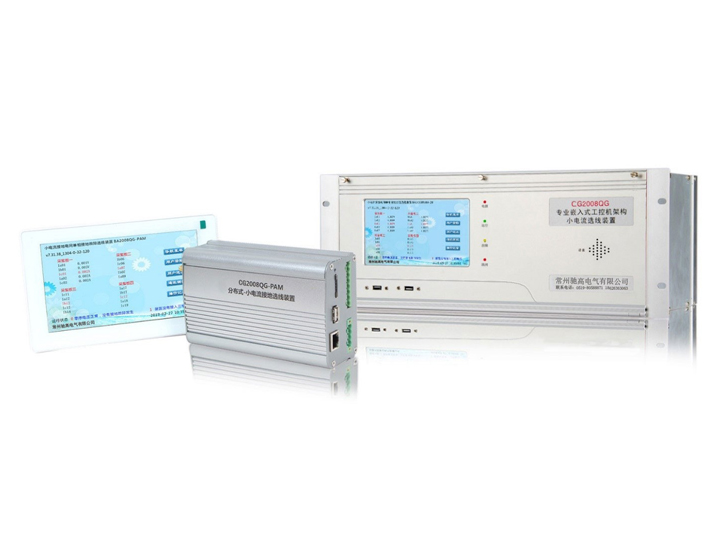

一、小电流接地选线装置

我公司小电流接地选线装置分为分布式和集中式两大类，具体如下表：

1.综合选线法产品介绍

虽然我公司采用的是常规选线方法，但是我们技术的核心在于如何去更有效的使用这些方法；如何综合选线；如何实现连续选线；如何为各种方法确定有效域等。虽然我们的CG2008型工控机架构选线装置已经达到非常理想的选线准确率，但是我们并没有就此止步。在CG2008QG选线装置中，我们创造性地将人工免疫理论、模糊神经网络理论与以往的模糊理论、粗糙集理论、故障测度理论、证据理论联合运用，势必会使我们的选线效果更上一层楼。

1)        参数规格

1. 装置电源额定工作电压：交流220V、直流220V/110V。

2. 接入装置的母线PT二次零序电压：交流0-200V。

3. 接入装置的线路CT二次零序电流：交流2mA-5A。

4. 同RTU和综自站通信方式：硬节点和串口 RS232、RS485，通信规约采用标准CDT规约、modbus、智能变电站61850规约等。

2)        装置功能特点

1. 适用于中性点不接地系统、中性点经消弧线圈接地系统、中性点经高电阻接地系统及母线上装有消弧装置的小电流接地系统。

2. 适用于电缆出线、架空出线及电缆架空混合出线。

3. 可应用于传统的变电站及新型的数字化变电站。

4. 装置能准确识别金属性接地、经高阻接地、弧光接地、间歇性弧光接地等复杂的故障类型。

5. 采用6种选线方法，同时具有综合选线和连续选线功能。每种方法都针对信号的具体特点，不同方法之间具有互补性。对永久性接地故障选线准确率达到100%。对瞬时性接地故障选线准确率达到95%以上。

6. 装置具备变频录波功能，且录波长度和方式（普通、COMTRADE）可调，可保存现场故障录波数据和选线结果20000次，用户可根据现场情况和装置存储能力通过液晶屏自行更改录波方式和选线结果次数。

7. 装置具备双A/D采样：装置的零序电压电流采样回路使用双A/D结构，作为防止单一A/D损坏导致装置不正确动作的措施，采样频率不低于6000 Hz。双A/D具备自动切换 ，单一A/D发生损坏时，能自动切换到另外一片A/D上。

8. 装置具有漏电绝缘监测功能：可设置最多四级漏电报警，根据报警间隔的时间长短，可以判断出漏电故障发展速度，以确定何时检修，起到状态检修的作用，提高供电可靠性、连续性。

9. 装置根据各段母线的零序电压变化自动判断系统运行方式，即各段母线并列运行或是分段运行。

10. 零序电流平时可通过查看系统测试，输入各通道数值，可查看各个线路的电流大小，现场接地的时候可通过观察故障记录的波形查看零序电流的大小。

11. 装置具备三相不平衡过滤功能：对于系统中存在的三相不平衡问题，装置采集的信号不仅有零序电流，还有零序电压，判断是否发生接地故障的依据，不仅靠零序电流，也靠零序电压。装置有一个启动电压设置，只有电流信号，电压信号没有达到启动值时，装置不会启动。

12. 系统接口：可通过硬接点与综自系统接口（RS232、RS485），提供多种通讯规约（CDT、modbus、61850）。

13. 有线路CT极性接反判断功能，并以此为根据调整CT极性。

14. 具有不平衡过滤功能，提高选线的准确性。

15. 单台装置最多可监测64通道（8段母线56路出线）。

16. 检测故障的最短时间：10ms，完成一次综合选线的时间：100ms。

17. 7"超大彩色触摸屏, 采用Linux操作系统，汉字输入，人机界面友好，操作方便。

18. 易安装、易维护、性能稳定,可靠性强。

3)        适用范围

适用于0.4~110kV电压等级，系统中性点不接地、经消弧线圈接地、经高阻接地和母线侧带消弧等配电系统所属的发电厂、变电站、开闭所等场所。

2.相不对称法产品介绍

我公司开发的基于相电流的集中式或分布式选线定位装置，零序电压和零序电流不再必须，在只有三相电流的情况下，就可进行故障选线和定位，再通过有线或者无线网络，或者其它通信方式，把结果上传到特定后台或者综保后台。

1)        参数规格

1. 装置电源额定工作电压：交流220V、直流220V/110V。

2. 接入装置的母线PT二次零序电压：交流0-200V。

3. 接入装置的线路CT二次零序电流：交流2mA-5A。

4. 同RTU和综自站通信方式：硬节点和串口RS232、RS485，通信规约采用标准CDT规约、modbus、智能变电站61850规约等。

2)        装置功能特点

1. 装置具备接地选线定位功能：分布式产品可实现故障区段定位，如环网柜之间故障定位、架空线路故障定位。

2. 短路识别功能：当两相发生短路时能定位短路区段。

3. 断线识别功能：精准识别某一相发生断线并报警。

4. 自检功能：对于各种原因导致的意外断电，装置无须值班人员启动，当再次通电时，装置自动启动实时程序运行。

5. 智能跳闸、重合闸及轮切功能：当用户系统发生单相接地故障后，我公司装置可对所选线路发出跳闸命令，通过手跳回路进行开关跳闸，以防止保护的重合闸动作。若开关跳闸后，接地故障继续存在，装置会在重合闸设定延时后，对刚切除的线路发出合闸命令，通过手合回路合上开关，实现跳闸后的快速合闸。

6. 接地相判别、PT断线功能：在接入三相电压情况下，装置可以实现接地选相、PT一次或二次断线识别功能。

7. 自动判断瞬间干扰现象的功能：接地故障只有几十毫秒，是瞬时干扰现象，装置具备自动判断瞬间干扰现象的功能。对于干扰现象装置不选线，但是能够记录波形，方便分析。

8. 故障变频录波功能：录波长度和方式（普通、COMTRADE）可设置，能保存现场故障录波数据和选线结果20000次，用户可根据现场情况和装置存储能力通过液晶屏自行更改录波方式和选线结果次数。

9. 通讯功能：具备与远动装置的接口通信功能，可以提供遥信无源节点、标准RS232、RS485串口接口。装置采用标准CDT规约、modbus、61850，适用于数字化变电站。

10. 打印及对时功能：具备打印各类定值，以及故障报警等信息的功能。

11. 具有三遥功能：支持就地或远程设置参数和定值。

12. 人机界面友好：7"超大彩色触摸屏, 中文界面，操作方便快捷。

3)        适用范围
